INSTALLAZIONE E MANUTENZIONE CILINDRI CISA

Con le dovute attenzioni e gli strumenti appropriati, è possibile installare un cilindro CISA anche in autonomia. Segui le istruzioni riportate qui sotto.
Trovi inoltre su questa pagina anche alcuni utili consigli su come eseguire la manutenzione periodica.

COMPONENTI PRINCIPALI DEL CILINDRO

TIPI DI CILINDRO

CIlindro doppio

Cilindro con gambo rasabile

Cilindro con pomolo

Mezzo cilindro

Per rilevare la misura del cilindro puoi avvalerti di un semplice righello oppure puoi stampare la dima CISA che trovi qui.

Rilevare le dimensioni A e B come indicato nella figura sotto, considerando lo spessore della porta e lo spessore delle placche/rosette per i cilindri con pomolo o gambo rasabile prestare attenzione che la dimensione B corrisponda al lato pomolo o gambo.

In particolari contesti di utilizzo dove la sicurezza è importante il cilindro non deve sporgere più di 3 mm dal profilo porta per offrire minore presa ad attrezzi di scasso e maggiore resistenza allo “strappo”.

Scarica la dima per prendere le misure del cilindro

Camma sporgente

Camma allineata al profilo del cilindro

Rimozione del cilindro attuale

Togliere la vite di fissaggio del cilindro (1). Ruotare la chiave di circa 30° in senso orario o antiorario per allineare la “camma” al profilo del cilindro, questa operazione non va eseguita qualora il cilindro installato sia un modello base che non prevede di serie la camma sporgente (2) .
Mantenendo la chiave ruotata estrarre il cilindro (3).
Per facilitare l’estrazione del cilindro può essere necessario rimuovere la rosetta o placca maniglia se presente.

La seguente illustrazione mostra una esecuzione
NON corretta della procedura:

Inserimento del nuovo cilindro

Per inserire il nuovo cilindro attraverso la porta ruotare la chiave di circa 30° in senso orario o antiorario per allineare la “camma” al profilo del cilindro (4), questa operazione non va eseguita per l’installazione della gamma CISA locking Line in quanto non prevede la camma sporgente . Inserire il cilindro attraverso la porta (5) trovare la posizione corretta e fissare il cilindro con l’apposita vite in dotazione (6).

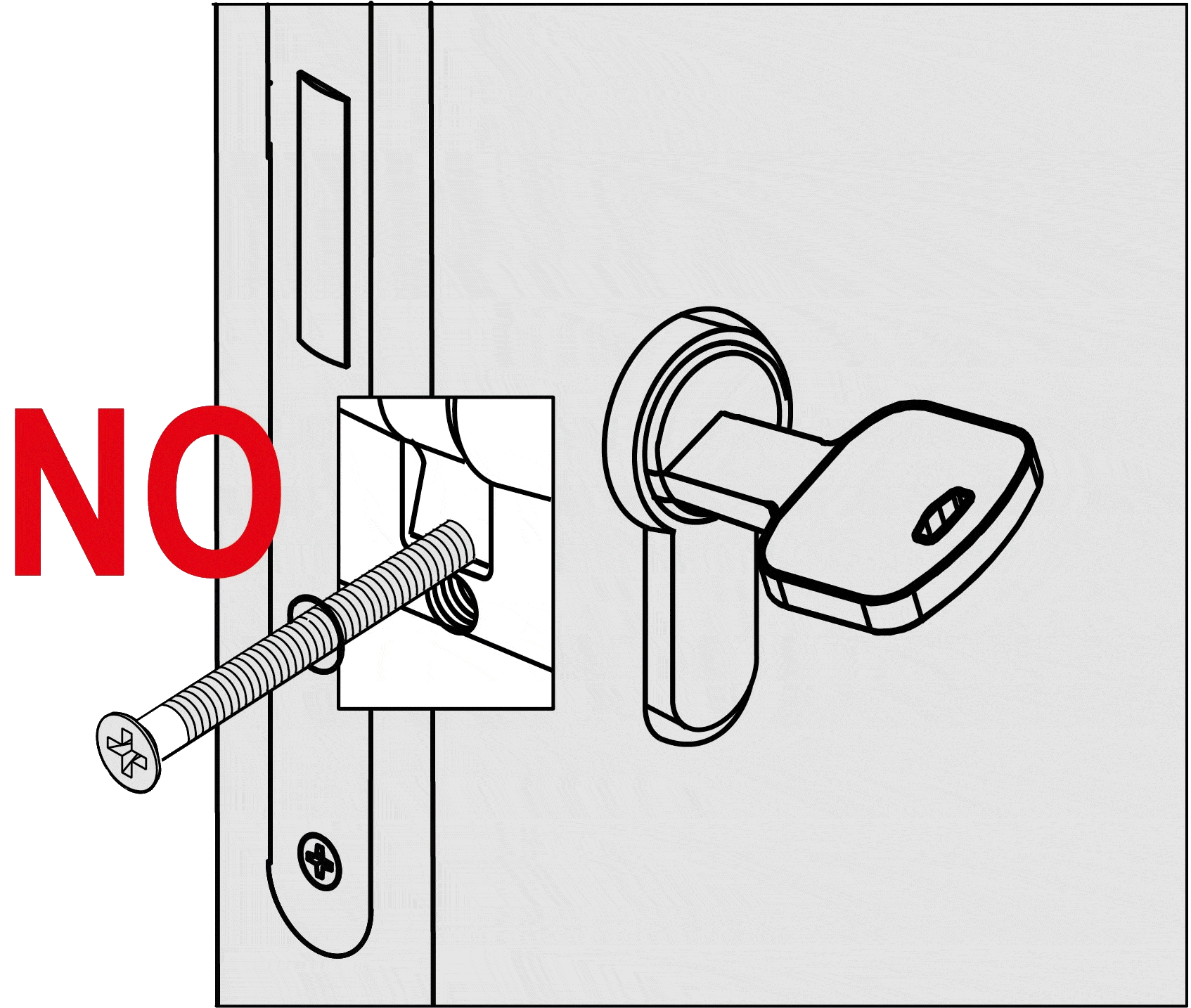

Fare attenzione che la vite di fissaggio venga avvitata in maniera corretta al cilindro e che sia della giusta lunghezza, in caso di sostituzione fare riferimento alla lunghezza della vecchia vite.

Verifica della corretta installazione e funzionamento

Non forzare in maniera eccessiva l’avvitamento della vite di fissaggio poiché potrebbero verificarsi malfunzionamenti o inceppamenti della serratura

Per verificare la corretta installazione del cilindro e il corretto funzionamento della serratura procedere in questo modo:

A porta aperta ruotare la chiave in senso orario e antiorario compiendo almeno un giro completo di 360°. La chiave deve ruotare liberamente senza intoppi o frizionamenti, azionando lo scrocco e il catenaccio della serratura.

CONSIGLI PER LA MANUTENZIONE

Lubrificazione

Lubrificare il cilindro almeno una volta all'anno utilizzando lubrificanti al silicone (tipo Loctite nr.116, Tunpro 40, WD-40)

Allineamento dei componenti

Assicurarsi che la serratura ed i suoi elementi di chiusura (scrocco e/o catenaccio/i), anta e telaio siano accoppiati ed allineati perfettamente per ottimizzare il funzionamento del cilindro.

Se la chiave non gira bene...

Occasionalmente per evitare la sgradevole situazione in cui la chiave "non scorre bene" si può applicare lubrificante tipo WD-40.

Rimozione impurità

Eventuali residui di grasso, polvere o residui di pulizia, devono essere eliminati con l'aiuto di un panno umido, per prevenire danni estetici e da corrosione.

Precauzioni ed indicazioni per chiavi, Personal Card e Security Card

Evitare di lasciare la chiave inserita nei cilindri per evidenti ragioni di sicurezza e perché impedisce l’uso della chiave dal lato opposto, indispensabile in caso di emergenza, (ad eccezione dei cilindri frizionati).
Evitare di utilizzare la chiave per tirare o spingere la porta.
Conservare con la massima riservatezza ed in luogo sicuro le chiavi di scorta del cilindro e la Personal Card o Security Card se presente.
In caso di furto o smarrimento di una o più chiavi, della Code Card o della Security Card, Cisa suggerisce di sostituire immediatamente il/i cilindro/i e la/le chiave/i per mantenere inalterato il livello di sicurezza.
Utilizzare solo chiavi originali CISA.
Utilizzare solo chiavi integre e pulite.
